リフトイン工法
-
概要
- 軽量・高強度・耐食性に優れたRCP管で老朽管路を蘇らせる画期的な更生工法。新開発の運搬システムにより、軌条不要で長距離運搬が可能となり、工期短縮とコスト削減を実現します。
-
特徴
-
- 自立管としての設計が可能
- カゴ型台車により芯出し作業が簡単
- 長距離搬送で立坑数を削減し、大幅な工期短縮
- 更生管の搬入がスムーズ
- 軌条レールや台車設置スペースが不要
-
適用範囲
-
-
- 適用口径：
- 円形 φ700〜2,600㎜
-
- 運搬方法：

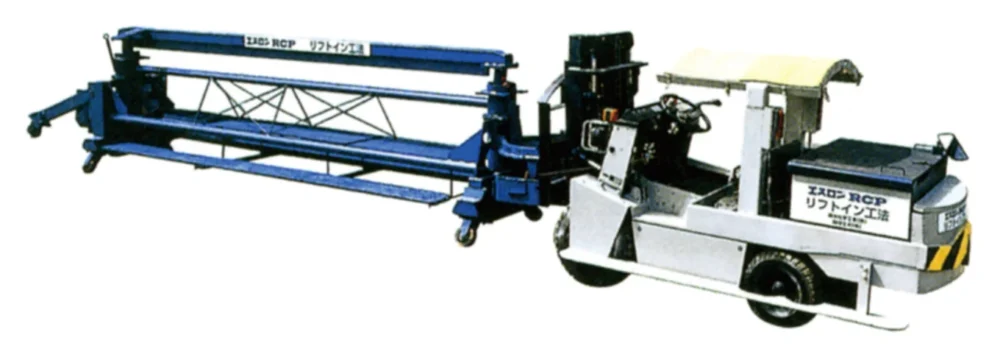

- バッテリーカー＋カゴ型台車（短距離は人力搬送対応）
-
- 施工可能延長：
- 最大 2,000m
-

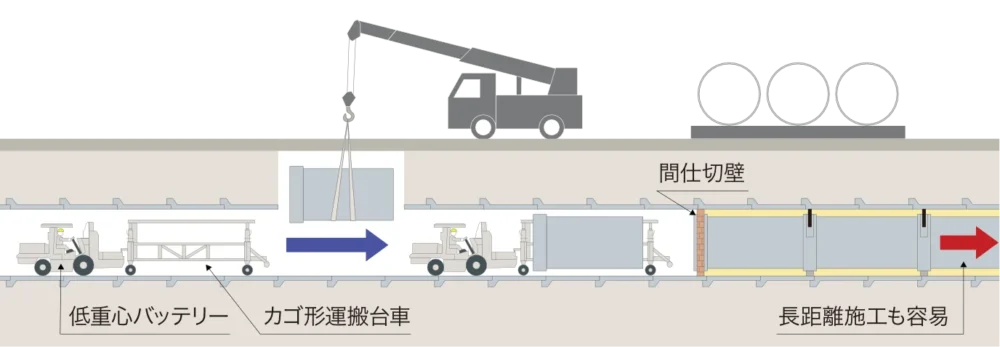

施工手順
-

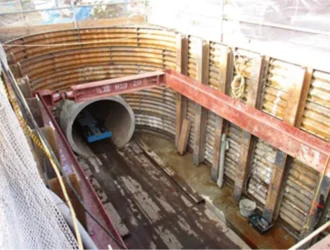

管搬入立杭の設置
管搬入用の立杭を据え、管の安定搬入と施工精度を確保します。
-

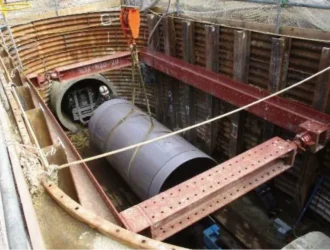

管の吊降し
クレーンで更生管を吊り下ろし、既設管内へ安全かつ正確に設置します。
-

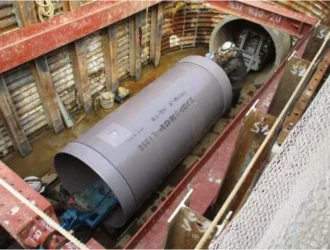

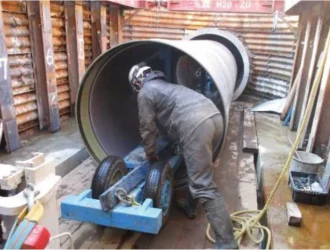

運搬台車の引き込み
運搬台車に載せた管を所定位置まで搬送し、次工程に備えます。
-

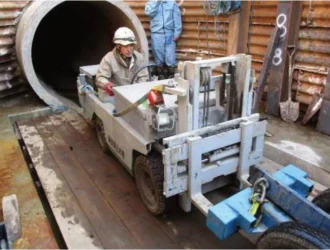

バッテリーカーを接続搬入
低重心バッテリーカーで管を安全かつ効率的に管路内へ搬入します。
-

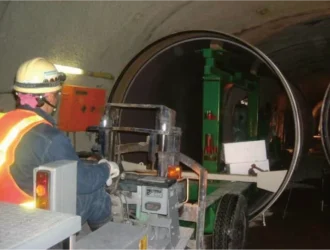

既設管内を運搬
既設管内で管を安定させながら搬送し、設置位置まで安全に運びます。
-

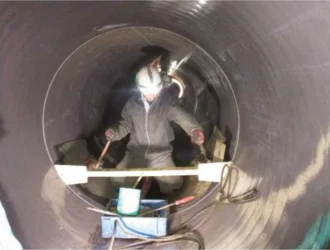

内面接合
管の内面を正確に接合し、密着性と施工精度を確保します。
-

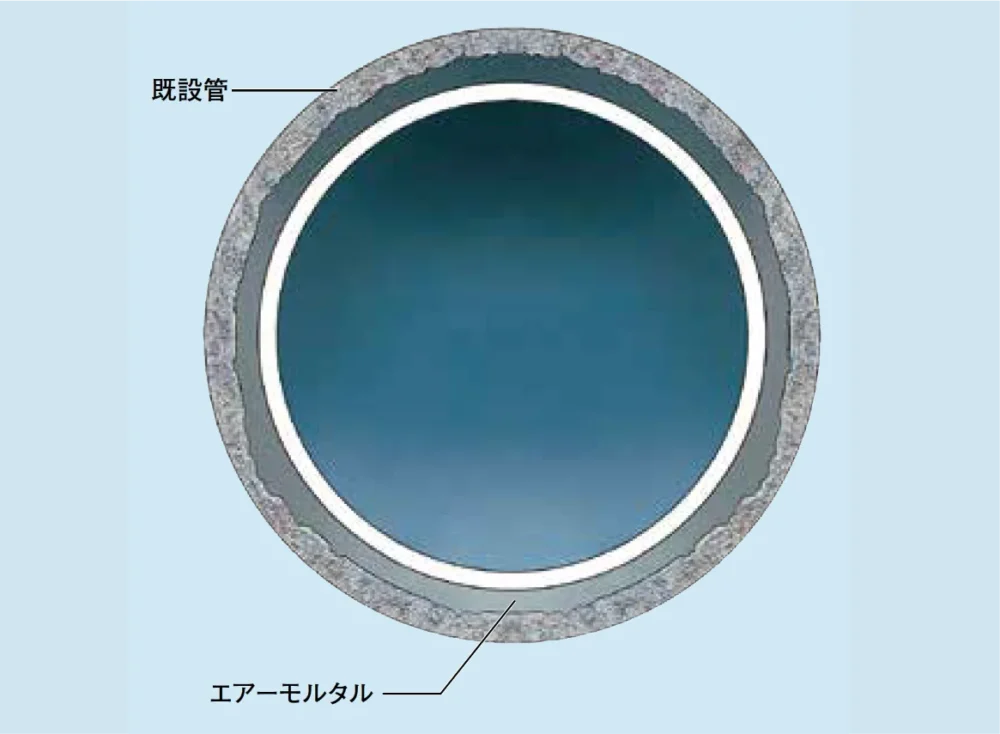

エアーモルタル裏込め
管周囲にエアーモルタルを注入し、隙間を埋めて安定させます。
-

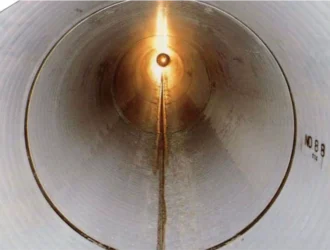

完成
すべての施工工程が完了し、管路が安全・確実に設置されました。
-
